Sementti ontto lohkomuotti lohkojen valmistuskoneeseen

PRO on kiinalainen betonilohkomuottien valmistaja ja toimittaja automatisoituihin lohkojen valmistuskoneisiin. Muotti ratkaisut on suunniteltu MASA:lle, HESS:lle ja muille yhteensopiville laitteille, jotka kattavat vakio- ja räätälöidyt ontelot tuotantovaatimukset.

Tämä sementti ontto lohkomuotti lohkojen valmistuskoneelle käyttää Hardox-terästä ja mangaaniterästä keskeisillä kulumisalueilla. Se on saatavana 4", 6", 8" ja 12" lohkoille 2-reikäisillä, 4-reikäisillä, 6-reikäisillä ja 8-reikäisillä kokoonpanoilla. Ilmoitettu huoltotakuu on jopa 90 000 jaksoa.

Tärkeimmät tiedot

Lopullinen koneen yhteensopivuus ja muotin mitat tulee varmistaa asiakkaan konemallin ja -mallin perusteella hyväksytty tekninen piirustus.

Muotin suunnittelu

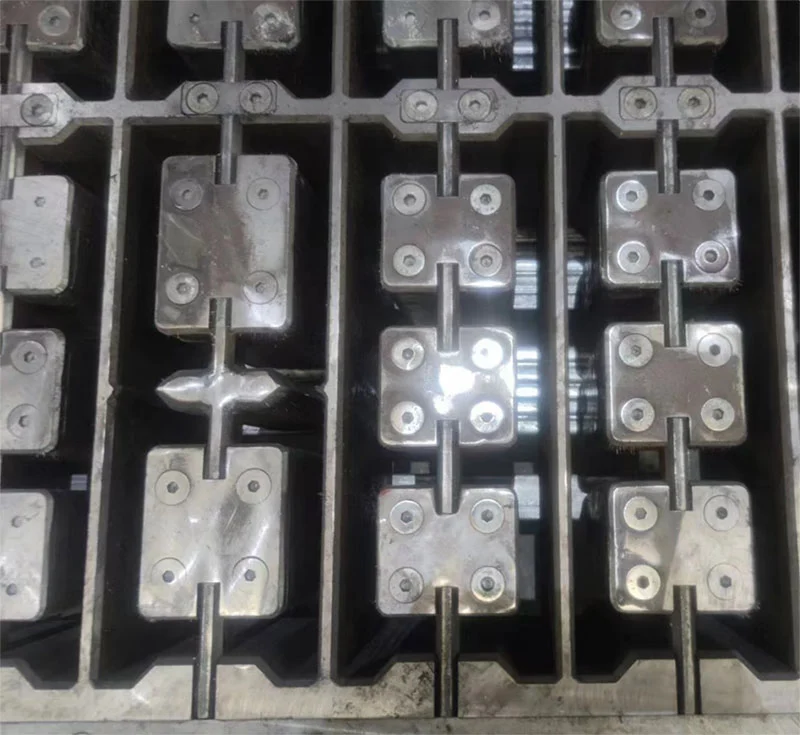

Kulutusta kestävät ytimet

Muotin ytimet ja hylsytangot on suunniteltu toistuvaa painetta ja kitkaa varten lohkotuotannon aikana. Hardox terästä käytetään tärkeimpiin kulutusta kestäviin komponentteihin, kun taas muotin ydin saa hiilettävän lämpökäsittelyn.

Ilmoitettu kovuus on 60–65 HRC, 1,2–1,35 mm hiiletyskerroksella. Tämä rakenne on tarkoitettu vähentämään ennenaikainen kuluminen ja tuki pidempään työkalujen huoltoon.

Vaihdettavat komponentit

Muotissa käytetään vaihdettavia muottiytimiä ja hylsytankoja. Kun keskeisten kuluvien osien käyttö loppuu Yksittäiset komponentit voidaan vaihtaa sen sijaan, että koko muotti vaihdettaisiin automaattisesti.

Tämä rakenne voi vähentää lohkokoneita käyttävien valmistajien ylläpitokustannuksia ja tuotannon seisokkeja jatkuvasti.

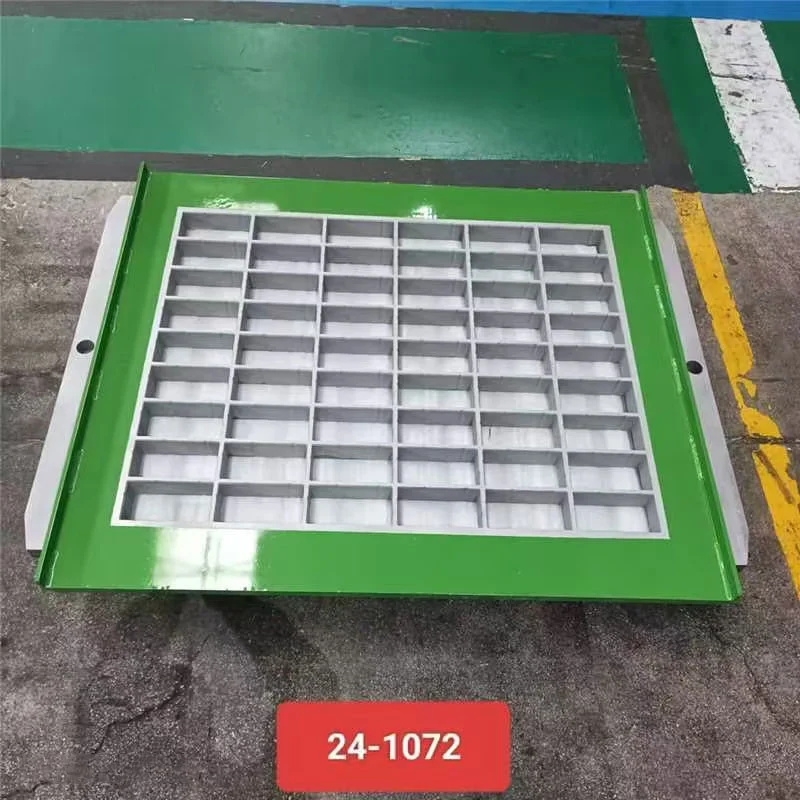

Vaihdettavat pohjalevyt

Vaihdettavia pohjalevyjä on saatavana soveltuvia muottimalleja varten. Pohjalevyn vaihtaminen mahdollistaa erilaisia lohkokoot tai -profiilit, jotka valmistetaan vaihtamatta koko muottikokoonpanoa.

Saatavilla oleva kokoonpano riippuu koneen mallista ja vaaditusta lohkosuunnittelusta.

Mittojen tarkkuus

Homeen sietokyky

Muotin mittatarkkuus vaikuttaa suoraan valmiiden betonilohkojen koostumukseen. Ontelon mitat, ydin sijainnin, reiän geometrian, seinämän paksuuden ja pohjalevyn kohdistuksen on siksi vastattava hyväksyttyä lohkoa piirtäminen.

PRO ei käytä yhtä yleistä toleranssia jokaiseen muottiin, koska mitat ja koneistusvaatimukset vaihtelevat lohkomallin ja koneen mukaan. Lopullinen toleranssi vahvistetaan hyväksytyn tekniikan mukaisesti piirustus ja tuotantospesifikaatio.

Projekteissa, jotka vaativat tietyn toleranssin, kuten ±0,1 mm tai ±0,2 mm, vaatimus tulee sisällyttää tarjouspyyntöön tai tekninen piirustus ennen tuotantoa.

Muottien vertailu

PRO vs. vakiomuotit

Lohkojen valmistajille ostohinta ei ole ainoa muotin hintaan vaikuttava tekijä. Käyttöikä, vaihto osat, mittojen yhtenäisyys ja huoltovaatimukset voivat vaikuttaa enemmän pitkän aikavälin tuotantoon kustannuksia.

90 000 jakson luku edustaa ilmoitettua PRO-huoltotakuuta, eikä sitä tule pitää yleisenä tuotannon elinikäinen takuu. Todellinen käyttöikä riippuu betoniseoksesta, koneen paineesta, tärinästä ja tuotannosta tiheys, puhdistus, huolto ja käyttöolosuhteet.

Järkevässä hintavertailussa tulisi käyttää samaa konemallia, muotin mittoja, teräsmateriaaleja, lohkoa kokoonpano, määrä ja palveluvaatimukset.

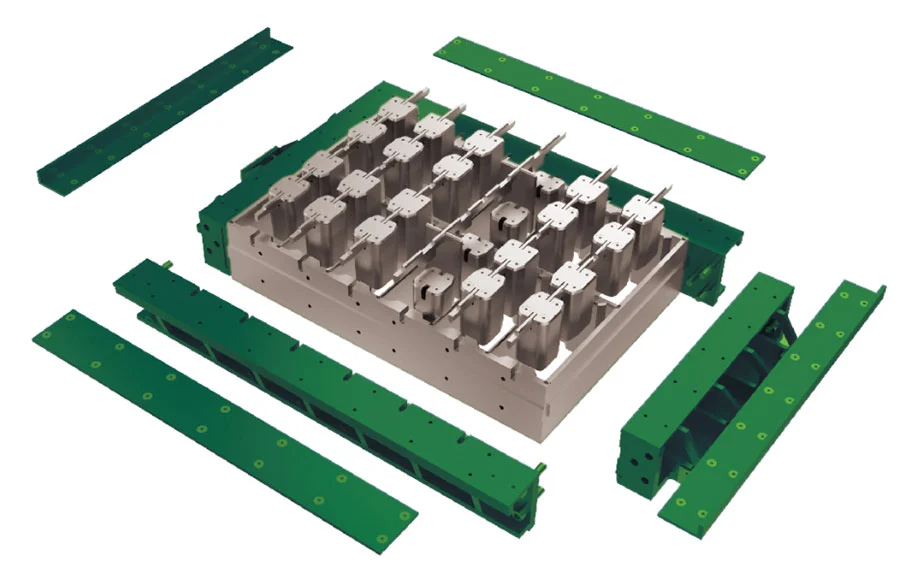

Kokoonpanorakenne

Ruuvilukko

Vapaasti koottava ruuvilukitusrakenne yksinkertaistaa asennusta, purkamista ja kulumisen vaihtamista komponentit. Se sopii asiakkaille, jotka tarvitsevat säännöllistä muottihuoltoa jatkuvan tuotannon aikana.

Hitsauskokoonpano

Hitsauskokoonpano on myös saatavilla, kun asiakkaan konekokoonpano tai muottirakenne sitä vaatii. PRO voi tarjota hitsaus- ja kokoonpanosuunnittelua teknisten piirustusten perusteella.

Estä sovellukset

Ontot rakennuspalikat

Sementtionttoja lohkoja käytetään laajalti seinä- ja täytemateriaaleina rakentamisessa. Niiden ontto rakenne voi vähentää painoa ja tarjota hyödyllisiä lämpö- ja äänieristysominaisuuksia.

Eristävät lohkot

Erilaisia ontelokonfiguraatioita voidaan käyttää lohkomalleissa, jotka vaativat pienempää painoa tai parempaa eristystä suorituskykyä. Lohkon lopputulos riippuu betoniseoksesta, ontelon suunnittelusta, tuotanto-olosuhteista ja rakentamisen vaatimukset.

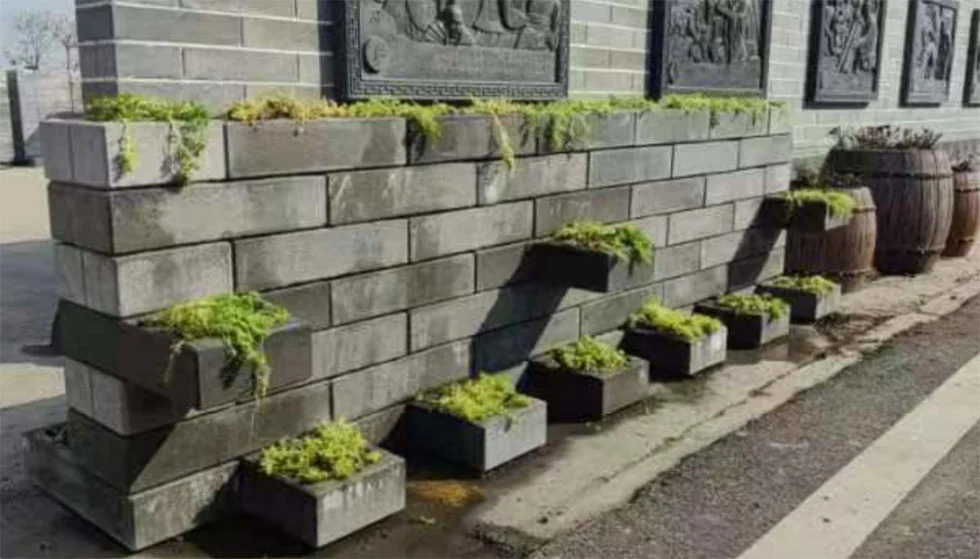

Koristeelliset lohkot

Betonilohkoja voidaan valmistaa myös arkkitehtonisiin ja koristeellisiin sovelluksiin, joissa lohkon muoto, profiili ja pinnan ulkonäkö ovat tärkeitä.

Koneen yhteensopivuus

MASA ja HESS

Sementtionttomuotti lohkovalmistuskoneelle on suunniteltu MASA- ja HESS-lohkonvalmistuskoneille. Muut Konemalleja voidaan arvioida myös konepiirustusten, olemassa olevien muottinäytteiden ja valmiin lohkon perusteella mitat.

Vaihtotilauksia varten ostajien tulee toimittaa koneen malli, muotin mitat, painepään tekniset tiedot, pohja levyn tiedot ja lohkopiirros aina kun ne ovat saatavilla.

Räätälöity tuotanto

Lohkon koko ja reiät

Saatavilla olevat mallit kattavat 4", 6", 8" ja 12" lohkot, joissa on 2-reikäinen, 4-reikäinen, 6-reikäinen ja 8-reikäinen kokoonpano.

Mukautetut onkalojärjestelyt, mitat ja profiilit voidaan arvioida projekteissa, joissa on epästandardi lohko vaatimukset.

Muotin piirustukset

PRO voi kehittää räätälöityjä muotteja käyttämällä konepiirustuksia, olemassa olevia muottinäytteitä, valmiita lohkonäytteitä tai referenssinä tekniset piirustukset.

Suurissa projekteissa asiakkaat voivat määrittää mittatoleranssit, teräslaadut, lämpökäsittelyn, kokoonpanon menetelmä ja tarkastusvaatimukset ennen tuotantoa.

Tuotanto ja huolto

Ytimen vaihto

Nopeasti vaihdettavat muotin ytimet ja hylsytangot yksinkertaistavat rutiinihuoltoa. Kuluneiden osien vaihtaminen yksitellen voi auttaa vähentämään seisokkeja verrattuna täydellisen muotin vaihtamiseen.

Tarkastus

Ennen toimitusta räätälöidyt muotit voidaan tarkistaa hyväksytyn piirustuksen perusteella. Tarkastusvaatimukset voivat sisältää ontelon mitat, sydämen kohdistus, reiän kokoonpano, pohjalevyn sijainti ja muotin kokonaismitat.

Hankintatiedot

Ennen kuin tilaat sementtionton lohkomuotin lohkonvalmistuskoneeseen, ostajien tulee vahvistaa lohkokoneen merkki ja malli, valmiin lohkon koko, reikien lukumäärä, muotin mitat, teräsmateriaali, vaadittu kovuus, lämpö käsittely, kokoonpanomenetelmä ja odotettu tuotantomäärä.

Räätälöityjä tilauksia varten konepiirustusten tai valokuvien toimittaminen olemassa olevasta muotista voi auttaa vähentämään yhteensopivuutta riskejä.

PRO tarjoaa muottien valmistuksen, kokoonpanon ja hitsauksen suunnittelun, teknisen konsultoinnin ja räätälöidyt työkalut vakio- ja suurimääräinen lohkotuotanto.

Usein kysytyt kysymykset

Kuinka kauan muotti voi kestää?

Muotilla on ilmoitettu huoltotakuu jopa 90 000 jaksoa. Todellinen käyttöikä riippuu betoniseoksesta, koneen paine, tärinä, tuotantotaajuus, huolto ja käyttöympäristö.

Mikä on muotin kovuus?

Ilmoitettu kovuus on 60–65 HRC. Muotin ytimessä on myös 1,2–1,35 mm hiiletyskerros pinnan kulumisen parantamiseksi vastus.

Minkä mittatoleranssin PRO voi tarjota?

Toleranssi vahvistetaan muottipiirustuksen ja konevaatimusten mukaan sen sijaan, että käytettäisiin yhtä kiinteää arvoa jokainen tuote. Jos projekti vaatii ±0,1 mm, ±0,2 mm tai muuta erityistä toleranssia, vaatimus voidaan sisällyttää teknisessä piirustuksessa tai tarjouspyynnössä vahvistusta varten.

Voiko kuluneet muotin osat vaihtaa erikseen?

Kyllä. Suunnittelu mahdollistaa avainkomponenttien, kuten muottien ja hylsytankojen, vaihtamisen erikseen. Tämä voi vähentää ylläpitokustannukset ja välttää koko muotin tarpeeton vaihtaminen.

Mitä lohkokokoja voidaan valmistaa?

Saatavilla olevat lohkokoot ovat 4", 6", 8" ja 12", 2-reikäinen, 4-reikäinen, 6-reikäinen ja 8-reikäinen kokoonpano. Mukautettu mitat ja ontelomallit voidaan myös arvioida.

Onko muotti yhteensopiva MASA- ja HESS-koneiden kanssa?

Kyllä. Sementtionttomuotti lohkovalmistuskoneelle on suunniteltu MASA- ja HESS-lohkonvalmistuskoneille. Yhteensopivuus muiden koneiden kanssa voidaan varmistaa konemallin, muottipiirustusten tai olemassa olevan muotin avulla näytteitä.

Voiko PRO mukauttaa muotin koneemme mukaan?

Kyllä. PRO voi mukauttaa muotin mittoja, lohkoonteloita, reikien kokoonpanoja, kokoonpanorakenteita ja muita työkaluja vaatimukset konepiirustusten ja valmiiden lohkoeritelmien mukaan.

Mitä tietoja tarjoukseen tarvitaan?

Ostajien tulee toimittaa koneen merkki ja malli, lohkon mitat, reiän kokoonpano, muottikoko, vaadittu materiaali, kovuus, tuotantomäärä ja mittojen toleranssit tai tarkastusvaatimukset. Olemassa oleva muotti piirustus tai lohkopiirustus auttaa tarkan lainauksen ja yhteensopivuuden vahvistamisessa.
